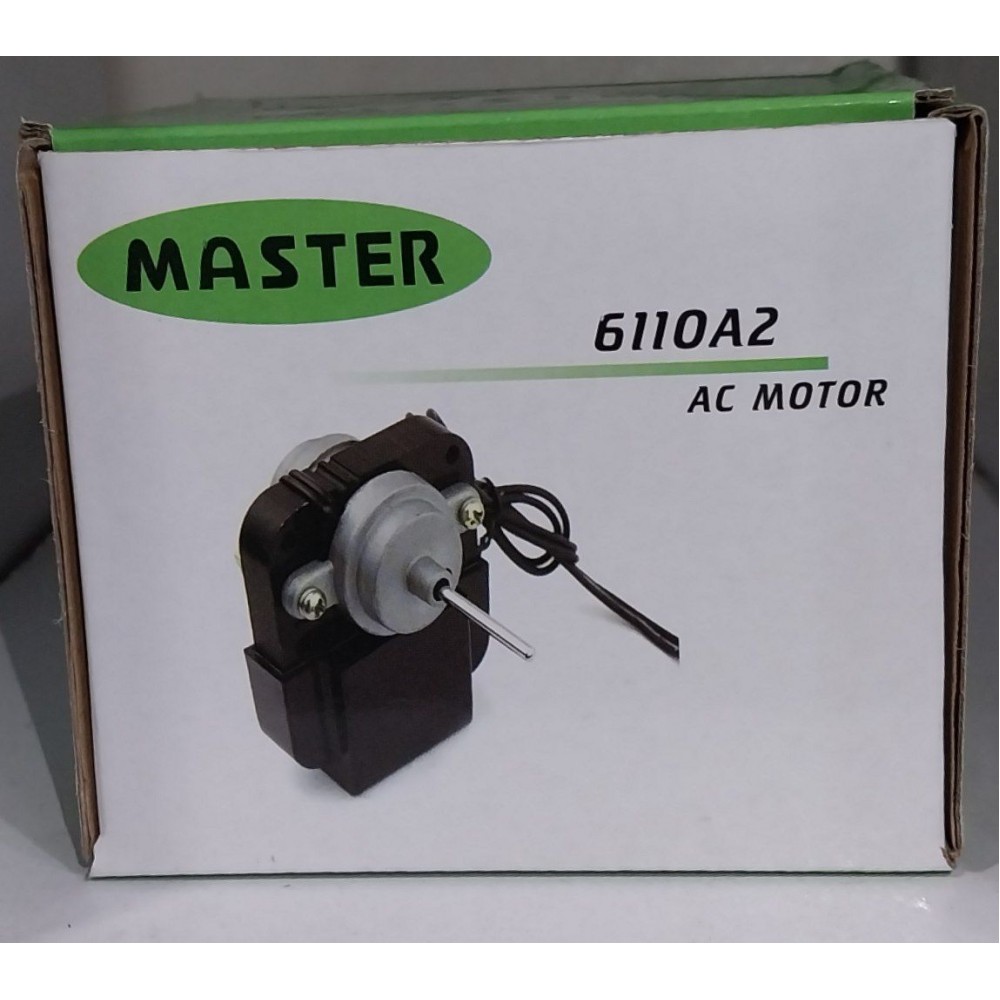

موتور فن یخچال Master مدل F61-10

مدل F61-10 یکی از مدل‌های بسیار رایج و پرکاربرد در بازار قطعات یدکی یخچال و فریزر در ایران است و اغلب به عنوان فن اپراتور (فن داخل کابین فریزر یا یخچال) مورد استفاده قرار می‌گیرد.

1. کاربرد و عملکرد

این موتور فن تقریباً منحصراً برای فن اواپراتور (Evaporator Fan) طراحی شده است.

• وظیفه: وظیفه اصلی آن هدایت هوای سرد تولید شده توسط کویل اواپراتور (که معمولاً در پشت محفظه فریزر قرار دارد) به داخل محفظه یخچال و فریزر است. این گردش اجباری هوا برای حفظ دمای یکنواخت در تمام طبقات و جلوگیری از انباشت بیش از حد یخ در اطراف کویل حیاتی است.
• مکان نصب: معمولاً در محفظه پشتی قسمت فریزر قرار می‌گیرد و مستقیماً با هوای بسیار سرد در تماس است.

2. مشخصات فنی رایج

مشخصات فنی مدل F61-10 عموماً در رده فن‌های کم‌مصرف طراحی شده برای محیط‌های سرد است:

• ولتاژ (Voltage): 220-240 ولت AC (برق شهر).
• توان (Power): معمولاً در محدوده 3 تا 8 وات (W). این توان پایین نشان‌دهنده مصرف انرژی بسیار کم است.
• جریان (Current): در حدود 0.02 تا 0.05 آمپر (A).
• نوع سیم‌پیچ: در مدل‌های با کیفیت‌تر از سیم‌پیچ مسی استفاده می‌شود، اما مدل‌های اقتصادی‌تر ممکن است از آلومینیوم نیز بهره ببرند که دوام کمتری دارد.

• 3. جایگاه برند Master

  برند “Master” در بازار قطعات یدکی به عنوان یک تولیدکننده یا تأمین‌کننده گسترده شناخته می‌شود که محصولاتی با قیمت رقابتی و سازگاری خوب با اکثر برندهای رایج یخچال (مانند برخی مدل‌های الکترواستیل، امرسان و…) ارائه می‌دهد.

  • مزیت: دسترسی آسان و قیمت مناسب.
  • احتیاط: همانطور که در مقایسه با مدل XPERT 8W مشاهده شد، ممکن است در جزئیات کیفیت ساخت (مانند نوع بلبرینگ یا جنس سیم‌پیچ) نسبت به برندهای اصلی سازنده تجهیزات اصلی (OEM) تفاوت‌هایی داشته باشد.

  4. نکات حیاتی در هنگام تعویض

  هنگام استفاده از فن F61-10 به عنوان جایگزین (مخصوصاً برای مدل 8W اصلی شما)، باید به موارد زیر توجه کنید:

  • سازگاری پروانه (Impeller): بسیار مهم است که قطر و گام پروانه فن F61-10 با پروانه اصلی شما سازگار باشد تا حجم هوادهی لازم را فراهم کند و به محفظه گیر نکند.
  • پایه‌های نصب: محل و نوع پایه‌های نگهدارنده (براکت‌ها) باید دقیقاً با محل پیچ‌های فن قبلی مطابقت داشته باشد.
  • بررسی خرابی اصلی: همیشه قبل از نصب، سیم‌پیچ یا خازن (در صورت وجود) موتور فن قدیمی را از نظر سوختگی یا قطع شدن بررسی کنید. در بسیاری از موارد، مشکل از خود موتور نیست بلکه از برد الکترونیکی یا سنسور دیفراست است.

  به طور خلاصه، فن Master F61-10 یک گزینه استاندارد، اقتصادی و قابل اعتماد برای فن‌های داخل کابین یخچال است، اما در انتخاب آن باید حتماً به تطابق ابعاد فیزیکی با دستگاه خود دقت کنید.

  تحلیل تخصصی فن F61-10 Master (فراتر از مشخصات اولیه)

  1. تحلیل مشخصات الکتریکی و تلرانس‌ها

  در حالی که مشخصات فنی اصلی (مانند 220V) ثابت است، تفاوت اصلی بین یک فن با کیفیت و یک فن جایگزین اقتصادی، در کیفیت سیم‌پیچ و نوع بلبرینگ نهفته است.

  • تلرانس‌های جریان (Current Tolerances): موتورهای فن ارزان‌تر اغلب دارای تلرانس‌های گسترده‌تری در جریان مصرفی هستند. فن F61-10، اگر از نوع اقتصادی باشد، ممکن است در ولتاژ استاندارد (220V) جریان کمی بالاتر از یک فن OEM (سازنده اصلی) مصرف کند. این افزایش جریان (هرچند جزئی) در بلندمدت می‌تواند منجر به گرمایش بیشتر در اطراف محل نصب و کاهش عمر عایق سیم‌پیچ شود.
  • ضریب توان (Power Factor): موتورهای AC کوچک مانند این‌ها معمولاً خازن‌های داخلی یا خارجی ندارند (مگر اینکه از نوع خاصی باشند). فقدان خازن مناسب می‌تواند منجر به ضریب توان پایین شود که بازدهی تبدیل انرژی الکتریکی به انرژی مکانیکی را کاهش داده و گرمای تلف‌شده (Heat Loss) را افزایش می‌دهد.

  • 2. ملاحظات مربوط به بلبرینگ و طول عمر

    مهم‌ترین عامل در تعیین طول عمر یک موتور فن پس از سیم‌پیچ، سیستم یاتاقان (Bearing System) آن است.

    • بلبرینگ‌های بادی (Sleeve Bearings) در مقابل بلبرینگ‌های ساچمه‌ای (Ball Bearings): فن‌های بسیار ارزان قیمت اغلب از بوش‌های ساده (Sleeve Bearings) استفاده می‌کنند که برای محیط‌های خشک طراحی شده‌اند. محیط داخلی یخچال بسیار مرطوب است (به دلیل چرخه دیفراست و رطوبت مواد غذایی). بلبرینگ‌های بادی به سرعت رطوبت را جذب کرده و روانکاری خود را از دست می‌دهند، که نتیجه آن صدای سایش (زوزه کشیدن) و در نهایت گیرپاژ موتور است.
    • تأثیر لرزش: اگر نصب فن F61-10 کاملاً تراز نباشد (که در مدل‌های با براکت غیر دقیق رایج است)، لرزش‌های کوچک به سرعت بلبرینگ‌های بادی را تخریب می‌کنند.

    3. ملاحظات مربوط به هوادهی (CFM)

    هنگام جایگزینی فن، حتی اگر مشخصات الکتریکی (W و A) نزدیک باشد، مهم‌ترین پارامتر حجم هوادهی (Cubic Feet per Minute یا CFM) است.

    • اهمیت CFM: فن اصلی دستگاه شما برای جابجایی مقدار مشخصی هوا در برابر مقاومت استاتیک خاصی طراحی شده است (مقاومت ناشی از پروانه، فاصله تا کویل، و ساختار داخلی محفظه). اگر فن F61-10 دارای پروانه با زاویه تهاجمی‌تر یا کم‌عمق‌تری باشد، ممکن است CFM بالاتری داشته باشد که باعث ایجاد صدای اضافی در کابین می‌شود، یا برعکس، CFM پایین‌تری داشته باشد که منجر به “نقطه‌های داغ” (Hot Spots) در سیستم خنک‌کننده شده و یخ‌زدگی بیش از حد اواپراتور را در پی خواهد داشت

    • 4. مراحل عیب‌یابی پیش از نصب

      قبل از نصب F61-10، تکنسین حرفه‌ای باید موارد زیر را بررسی کند:

      1. بررسی جریان استارت (Starting Current): با استفاده از کلمپ متر، جریان لحظه‌ای موتور جدید را در لحظه شروع به کار اندازه‌گیری کنید. این جریان نباید به طور قابل توجهی بالاتر از جریان نامی دستگاه باشد تا به رله‌ها یا مدارات درایور فن آسیب نرساند.
      2. تست عایق‌بندی: اگرچه این کار نیاز به ابزار تخصصی (مگااهم‌متر) دارد، اما در فن‌های ارزان قیمت، احتمال ضعف عایق‌بندی بالاست که در نهایت با نفوذ رطوبت منجر به اتصال کوتاه می‌شود.
      3. به طور خلاصه، فن F61-10 یک قطعه مکانیکی-الکتریکی است که دوام آن بیش از مشخصات ظاهری، به کیفیت ساخت بلبرینگ و دقت ابعادی پروانه بستگی دارد.
