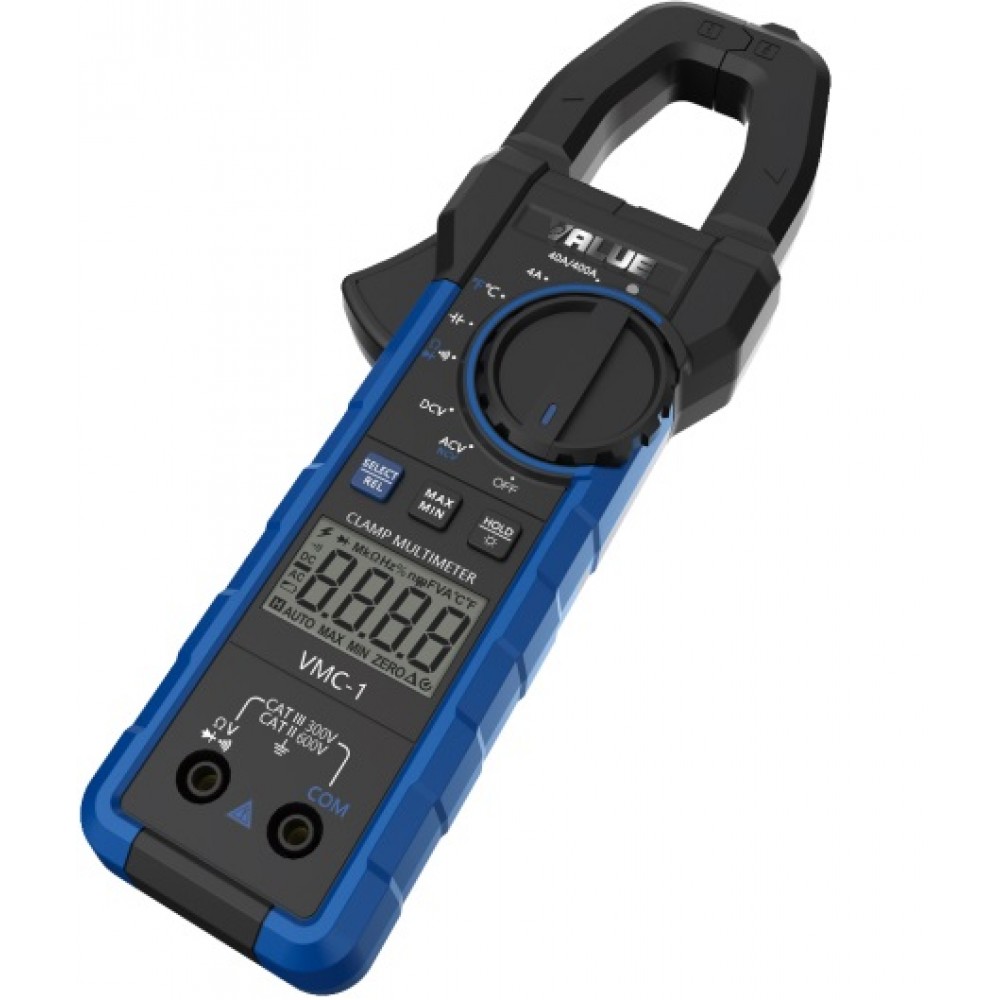

آمپرمتر ولئو VMC-1

آمپرمتر ولئو VMC-1

معرفی برند و هدف طراحی

برند VALUE (که گاهی در ایران با تلفظ «ولئو» یا «ولو» هم شناخته می‌شود) یکی از تولیدکنندگان معتبر ابزارهای اندازه‌گیری و تجهیزات سرویس سیستم‌های تهویه مطبوع (HVAC-R)، الکتریکی و صنعتی است  آریاتکنیک اسلامشهر.

این برند در چین مستقر است اما تحت استانداردهای اروپایی و با فناوری آلمانی تولید می‌کند. محصولاتش در بازار جهانی به‌دلیل کیفیت ساخت بالا، دقت مناسب، طراحی ارگونومیک و قیمت رقابتی شناخته شده‌اند.

یکی از پرطرفدارترین ابزارهای این برند، مولتی‌متر کلمپی مدل VMC-1 است که در واقع ترکیبی از چند ابزار اندازه‌گیری در یک دستگاه محسوب می‌شود.

⚡️ معرفی کلی دستگاه

VMC-1 یک مولتی‌متر دیجیتال کلمپی (Clamp Meter) است؛ یعنی دستگاهی که می‌تواند جریان الکتریکی را از طریق «حلقه مغناطیسی فک‌دار» اندازه‌گیری کند بدون نیاز به قطع مدار.

به علاوه، این مدل مانند یک مولتی‌متر کامل نیز عمل می‌کند و قادر است موارد زیر را بسنجد:

جریان AC (با فک کلمپ)

ولتاژ DC و AC

مقاومت (Ω)

ظرفیت خازن (F)

دما (°C و °F)

تست دیود و پیوستگی (Continuity)

تشخیص ولتاژ بدون تماس (NCV)

به همین دلیل، VMC-1 برای برق‌کاران صنعتی، تکنسین‌های تأسیسات، تعمیرکاران کولر، نصاب‌های سیستم‌های خورشیدی، و حتی مهندسان الکترونیک یک ابزار همه‌کاره محسوب می‌شود.

اجزای ظاهری دستگاه

آمپرمتر VMC-1 طراحی ارگونومیکی دارد و بدنه‌اش از پلاستیک فشرده‌ی مقاوم در برابر ضربه ساخته شده. بخش‌های اصلی آن عبارت‌اند از:

فک کلمپ (Clamp Jaw):

در قسمت بالای دستگاه قرار دارد و با فشار دادن اهرم، باز می‌شود تا سیم یا کابل حامل جریان درون آن قرار گیرد.

دهانه‌ی فک حدود ۲۸ میلی‌متر باز می‌شود، برای اکثر سیم‌های خانگی و صنعتی مناسب است.

جریان عبوری از سیم باعث ایجاد میدان مغناطیسی می‌شود و دستگاه از طریق سنسور جریان (اثر هال) آن را اندازه‌گیری می‌کند.

صفحه‌نمایش دیجیتال (LCD):

بزرگ، خوانا و دارای نور پس‌زمینه (Backlight) است.

در محیط‌های کم‌نور یا شب هم به‌راحتی خوانده می‌شود.

دارای نمادهای عملکرد (واحد اندازه‌گیری، باتری، حالت HOLD و غیره).

کلید چرخان انتخاب حالت (Rotary Switch):

برای انتخاب نوع اندازه‌گیری: ولتاژ AC/DC، جریان، مقاومت، خازن، دما، دیود یا NCV.

دکمه‌های کنترلی:

HOLD: ثابت نگه داشتن مقدار نمایش داده‌شده.

MAX/MIN: نمایش بیشترین یا کمترین مقدار اندازه‌گیری‌شده.

REL: محاسبه‌ی مقدار نسبی نسبت به یک مرجع.

Backlight / Power: برای روشن یا خاموش کردن نور صفحه.

پورت ورودی پراب‌ها (Test Lead Jacks):

دو پورت برای اتصال سیم‌های پراب قرمز و مشکی جهت سنجش ولتاژ، مقاومت و غیره.

پروب دما (Thermocouple):

یک کابل فلزی نازک با سنسور دما در انتهایش که به ورودی مخصوص وصل می‌شود تا دما را در محدوده‌ی گسترده‌ای (−۴۰ تا +۱۰۰۰ درجه سانتی‌گراد) اندازه بگیرد.

حسگر ولتاژ بدون تماس (NCV Sensor):

در بالای فک تعبیه شده و قادر است وجود ولتاژ را بدون تماس مستقیم با رسانا تشخیص دهد؛ با نزدیک کردن به سیم، اگر ولتاژ وجود داشته باشد، دستگاه با نور یا بوق هشدار می‌دهد.

⚙️ مشخصات فنی دقیق

ویژگیمقدارمدلVALUE VMC-1اندازه‌گیری جریان AC (Clamp)0 تا 400 آمپرولتاژ ACتا 600 ولتولتاژ DCتا 600 ولتمقاومت (Ω)از 400Ω تا 40MΩخازن (Capacitance)تا 4000µF (یعنی 4 میلی‌فاراد)دما (Temperature)−40°C تا +1000°Cدقت اندازه‌گیری جریانحدود ±(2% + 5 رقم)باز شدن فک (Jaw Opening)حدود 28 میلی‌مترسنسور ولتاژ بدون تماس (NCV)داردرنج خودکار (Auto Range)داردنور پس‌زمینه نمایشگرداردخاموشی خودکار (Auto Power Off)داردتغذیه2 عدد باتری AAA (1.5V)وزنحدود 450 تا 500 گرمابعاد210 × 75 × 37 میلی‌مترمحافظت اضافه‌بار (Overload Protection)دارد

???? نحوه عملکرد و اندازه‌گیری

۱. اندازه‌گیری جریان AC

سیم حامل جریان را داخل دهانه‌ی فک قرار می‌دهی.

نیازی به قطع مدار نیست.

دستگاه مقدار جریان را برحسب آمپر نمایش می‌دهد.

⚠️ نکته: فقط یک سیم فاز یا نول باید درون فک باشد. اگر هر دو با هم قرار گیرند، میدان مغناطیسی خنثی می‌شود و عدد صفر نشان می‌دهد.

۲. اندازه‌گیری ولتاژ AC / DC

پراب قرمز را به ورودی VΩ و پراب مشکی را به COM وصل کن.

با کلید چرخان، حالت ولتاژ (AC یا DC) را انتخاب کن.

پراب‌ها را به دو نقطه مدار وصل کن تا مقدار ولتاژ نمایش داده شود.

۳. اندازه‌گیری مقاومت

دو سر پراب را به دو سر قطعه مورد نظر (مثلاً مقاومت یا سیم) وصل کن.

مقدار مقاومت در واحد اهم (Ω) نمایش داده می‌شود.

۴. تست دیود و پیوستگی (Continuity)

در حالت دیود، دستگاه مقدار افت ولتاژ را نشان می‌دهد.

در حالت پیوستگی، اگر مسیر بسته باشد، بوق هشدار به صدا درمی‌آید.

برای بررسی اتصال کوتاه یا قطع‌بودن سیم‌ها بسیار کاربردی است.

۵. اندازه‌گیری خازن

پایه‌های خازن را به ورودی‌های پراب وصل کن (در صورت لزوم خازن را تخلیه کن).

ظرفیت آن برحسب میکروفاراد (µF) نمایش داده می‌شود.

۶. اندازه‌گیری دما

پراب حرارتی را وصل کن و در حالت °C یا °F قرار بده.

می‌توان دمای سطح اجسام، هوای محیط، یا حتی مایعات را اندازه گرفت (در حد تماس سطحی).

۷. تشخیص ولتاژ بدون تماس (NCV)

قسمت بالای فک را به سیم یا پریز نزدیک کن.

اگر در سیم ولتاژ وجود داشته باشد، چراغ یا آلارم صوتی فعال می‌شود.

برای ایمنی بسیار مهم است، مخصوصاً در برق‌کشی‌ها و قبل از کار روی مدار.

مزایا و کاربردهای تخصصی

✅ چندکاره بودن:

هم‌زمان جای چند ابزار (مولتی‌متر، ترمومتر، تستر دیود و جریان‌سنج) را پر می‌کند.

✅ بدون نیاز به قطع مدار:

اندازه‌گیری جریان با فک مغناطیسی باعث می‌شود نیازی به باز کردن مدار یا لخت کردن سیم‌ها نباشد.

✅ ایمنی بالا:

قابلیت NCV، محافظت اضافه‌بار، و طراحی عایق‌شده‌ی بدنه از برق‌گرفتگی جلوگیری می‌کند.

✅ دقت و ثبات بالا:

سیستم Auto Range و فیلتر دیجیتال باعث می‌شود در نویز بالا هم قرائت دقیق بماند.

✅ حافظه موقتی (Hold):

می‌توان عدد را نگه داشت تا در گزارش‌نویسی یا مقایسه استفاده شود.

✅ کاربرد گسترده:

از تعمیرات کولر گازی و پکیج تا برق صنعتی، کنترل تابلو برق، و حتی نصب پنل‌های خورشیدی کاربرد دارد.

⚠️ نکات مهم و ایمنی

هرگز برای جریان‌های بیش از ۴۰۰ آمپر استفاده نکن.

در حالت اندازه‌گیری ولتاژ، پراب‌ها را روی مدارهای ولتاژ بالا با دقت زیاد قرار بده.

قبل از تعویض حالت اندازه‌گیری، پراب‌ها را از مدار جدا کن.

دستگاه را در معرض رطوبت زیاد، ضربه و حرارت بالا قرار نده.

باتری‌ها را در صورت کاهش نور صفحه یا خطای نمایش تعویض کن.

برای اطمینان از دقت، هر ۶ تا ۱۲ ماه دستگاه را کالیبره کن.

لوازم جانبی موجود در جعبه

مولتی‌متر کلمپی VALUE VMC-1

دو عدد پراب اندازه‌گیری (قرمز و مشکی)

پراب حرارتی برای اندازه‌گیری دما

دو عدد باتری AAA

دفترچه راهنما (انگلیسی)

کیف حمل مقاوم

جمع‌بندی نهایی

ویژگیتوضیحنوع دستگاهمولتی‌متر کلمپی دیجیتال (AC Clamp Meter)کاربرد اصلیاندازه‌گیری جریان، ولتاژ، دما، مقاومت، خازن، تست دیوددقت و کیفیتبالا، با Auto Range و LCD Backlightایمنیاستاندارد CAT III تا 600Vمناسب برایبرق‌کاران صنعتی، نصاب‌های سیستم تهویه و تکنسین‌های HVACکشور سازنده / برندVALUE (تحت لیسانس اروپا / ساخت چین با کیفیت بالا) فروشگاه آریاتکنیک اسلامشهر.
